GCAN-212可以使用 CANet-Wifi-Config-V5 软件对其进行参数配置，包括：工作模式、工作端口、模块 IP、CAN 工作模式、CAN 波特率等基本参数。
1、恢复出厂设置
GCAN-212硬件出厂默认 IP：192.168.1.10，如果用户已经修改过 IP 地址但是遗忘，可以通过设备中的复位按钮，对其进行参数复位。系统默认的 IP：192.168.1.10，默认的 CAN 总线波特率是 250K。（恢复出厂设置详见设备使用）
2、 GCAN-212连接
设备使用前需要进行参数配置。GCAN-212设备配置时只需连接电源并将以太网口连接至电脑即可。打开 CANet-Wifi-Config-V5 软件，设备类型选择GCAN-212（CANNet），IP 地址输入 GCAN-212的 IP 地址（默认 IP：192.168.1.10，恢复出厂设置详见设备使用）。

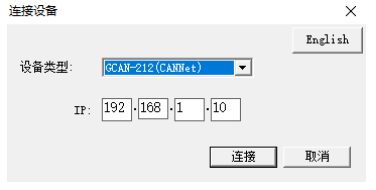

图2.1 GCAN-212配置软件

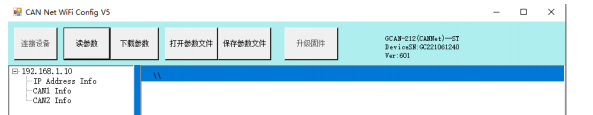

点击“连接”连接成功后会出现如下软件界面。
图2.2 GCAN-212配置界面
软件上方有6个工具按钮：
①“连接设备”——连接设备；
②“读参数”——将设备中的配置信息读出来；
③“下载参数”——将配置信息下载到设备的 Flash 中；
④“打开参数文件”——打开读取 PC 中的配置信息文件；
⑤“保存参数文件”——将配置信息文件保存到电脑中；
⑥“升级固件”——升级 GCAN-212（CANet）固件内核。（此功能请在指导下使用）
3、配置通讯基本信息
连接成功后点击“读参数”将设备中的参数上载到电脑。
点击具体参数可查看对应备注。

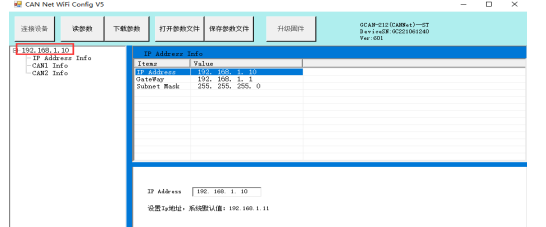

图3.1 GCAN-212配置 IP
其中：（修改参数时，点击后在下方修改，修改后变红为正常现象）
“IP Address Info”——以太网端参数设置；
“CAN1/CAN2 Info”——CAN 总线参数设置。
3.1以太网参数设置
点击“IP Address Info”进入以太网参数设置界面

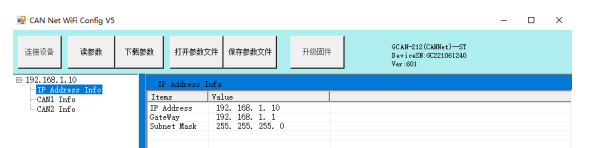

图 3.2 GCAN-212配置界面
- “IP Address”——设置 GCAN-212 IP 地址。 （ 默认：192.168.1.10）
- “GateWay”——设置 GCAN-212网关。 （默认：192.168.1.1）
- “Subnet Mask”——设置 GCAN-212子网掩码。 （默认：255.255.255.0）
3.2 CAN 总线参数设置
点击“CAN1/CAN2 Info”进入 CAN 总线参数设置界面。
图 3.3 GCAN-212配置界面
- “TCP Port”——设置 CAN 总线通信端口号。 （默认分别为：4001、4002。）
- “CAN Baud”——设置 CAN 总线通信波特率。（详细设置如表3.2）
- “CAN Mode”——设置 CAN 总线工作模式（心跳）。（默认0：0为开启；1为关闭）
- “CAN Filter”——设置 CAN 总线滤波，最多可以设置12条标准帧和扩展帧滤波。（如图3.4）
- “TCP Mode”——设置 TCP 工作模式。（1：TCP Server；2：TCP Client；3：UDP模式）
- “Remote IP”——设置目标主机 IP 地址。（仅在 TCP Client 和 UDP 模式有效）
- “Remote Port”——设置目标主机的端口号。（仅在 TCP Client 和 UDP 模式有效）

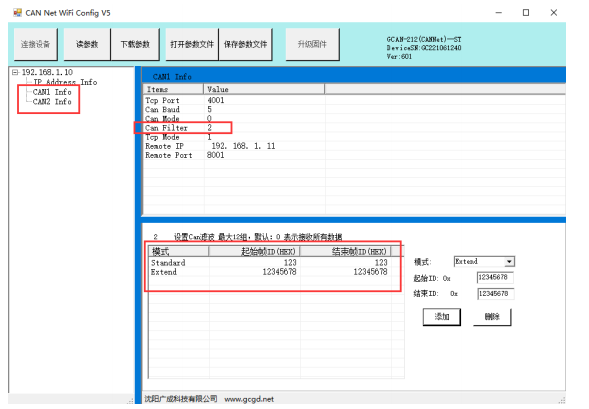

图 3.4 GCAN-212配置软件设置滤波
表3.2波特率与对应数字对照表(若想使用自定义波特率请联系售后）
4配置完成
当用户对某一参数进行修改后，该部分将在软件中变成红色。当用户配置完成后点击“下载参数”即可将配置信息下载到 GCAN-212的 Flash 中。
请注意：下载完成后需重新上电，新的配置才可生效。

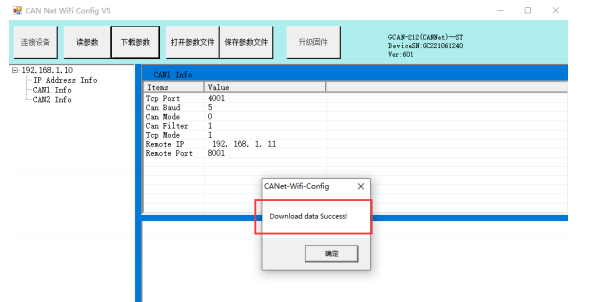

图4.1 GCAN-212配置成功
5保存/加载配置文件
从设备中下载参数上传的配置参数或用户手动配置的参数，可以点击“保存参数文件”将配置信息保存到本地文件。此配置文件也可通过软件“打开参数文件”打开，以便以后使用。
6升级 CANet 固件内核
首先断开模块供电电源，按住复位键不要松开，此时给模块上电，待 Power指示灯亮，LAN 灯快速闪烁后松开按键，此时系统进入内核升级模式。
插入网线后，打开 CANet-Wifi-Config-V5 软件，选择 CANet 设备，输入 IP 地址：192.168.1.10（这个 IP 地址是固定的，不能修改）连接设备。

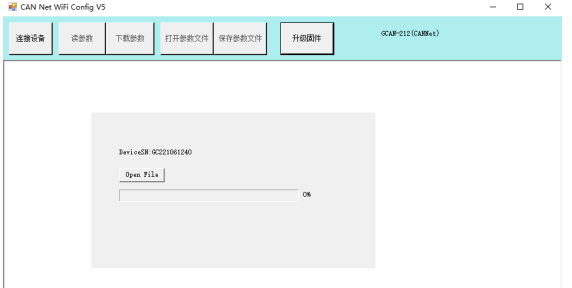

连接成功后，“升级固件”变成可用状态，点击“UpData App”按钮，如下图：

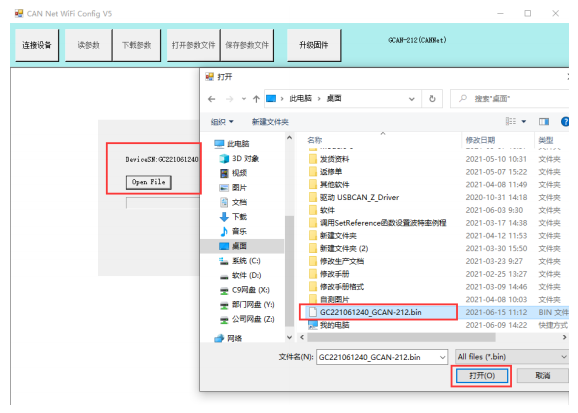

点击“Open File”选择需要升级的内核文件（售后提供），系统开始升级：
注意：升级过程中不能断网、断电，否则升级将会失败。升级失败后您可将设备重启后重新进入软件。
升级完成后，对模块重新上电即可使用。
