2.接口定义

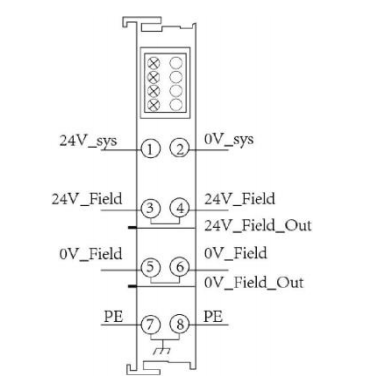

GCAN-8100 Modbus 总线耦合器的接线端子排如图 2.4 所示。GCAN-8100
Modbus 总线耦合器包含 8 个端子，各个端子对应的序号及其含义如表 2.1 所示。
请注意，3 号端子与 4 号端子之间、5 号端子与 6 号端子之间、7 号端子与 8 号
端子之间，在模块的内部是相连的。
图 2.4 GCAN-8100 模块接线端子排
表2.1 GCAN-8100模块接线端子定义
GCAN-8100 Modbus 总线耦合器由总线通信模块与供电模块组成。总线通信模块上集成了一路以太网接口、一路 RS232 或 RS485 接口，其分别使用 RJ45接口、RJ45 接口、端子接口引出。RS232 或 RS485 接口样式如图 2.5 所示，其接口定义如表 2.4 所示；

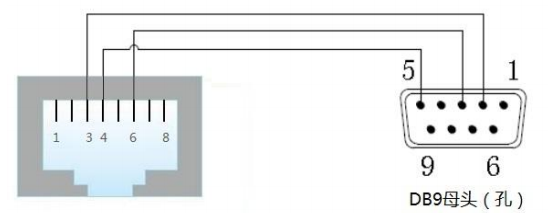

图 2.5 GCAN-PLC 的 RS-232 接口样式

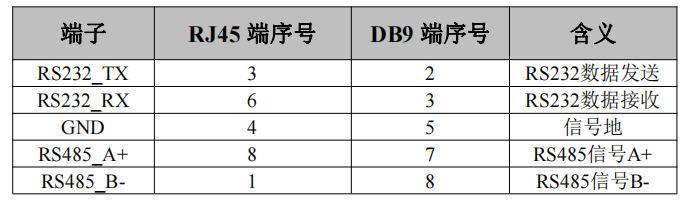

表 2.4 GCAN-PLC 的 RS232 或 RS485 接口定义
