GCAN-IO-8300 Profinet 总线耦合器的电源接线端子排如图 2.5 所示。GCAN-IO-8300 Profinet 总线耦合器包含 8 个端子，各个端子对应的序号及其含义如表 2.1 所示。请注意，3 号端子与 4 号端子之间、5 号端子与 6 号端子之间、7 号端子与 8 号端子之间，在模块的内部是相连的。

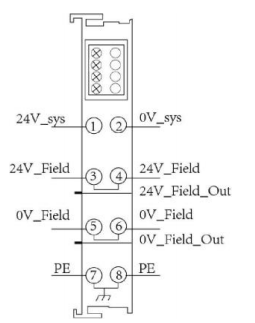

图 2.5 GCAN-IO-8300 Profinet 总线耦合器模块电源接线端子排

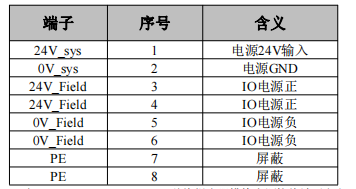

表2.1 GCAN-IO-8300 Profinet总线耦合器模块电源接线端子定义
